借助 AkkA 为DataX插上分布式调度的翅膀 ，从此告别单机瓶颈

概述

TIS 5.1 版本在批量数据同步领域实现了重大架构升级，采用 Akka 分布式框架重新设计了整个批量同步任务的执行引擎。这次架构升级不仅解决了传统架构在分布式任务并发执行上的痛点，更通过 Akka Actor 模型带来了更高的稳定性、可扩展性和容错能力。

本文将从架构设计、技术选型、演进历程等多个维度，帮助用户全面了解 TIS 5.1 批量同步方案的原理和优势。

>>建议直接跳转到B站观看,可获得更好的清晰度

---

背景：为什么需要架构重构？

传统架构的局限性

在 TIS 5.0 及之前的版本中，批量数据同步任务调度基于 Jenkins 的 task-reactor 库实现：

• 单机执行模型：所有任务在单个 JVM 进程内执行，无法横向扩展
• 资源竞争：大量并发任务导致内存和 CPU 资源争抢
• 容错能力弱：节点故障会导致所有运行中的任务失败
• 扩展性差：难以应对突发的任务高峰

DataX 的优势与不足

阿里巴巴开源的 DataX 是数据集成领域非常优秀的端到端同步框架：

优势：

• 丰富的数据源插件生态（支持 MySQL、Oracle、PostgreSQL、MongoDB 等数十种数据源）
• 成熟稳定的数据传输引擎
• 灵活的数据转换能力

不足：

• 原生 DataX 工具不支持分布式任务并发执行
• 无法实现任务级别的负载均衡
• 集群化部署需要额外的调度框架支持

DataX 单机限制的真相：这不是缺陷，而是设计

一直以来，开源社区已有多款成熟的数据集成软件，如 Apache SeaTunnel、Airbyte、基于 Flink 的 ChunJun 等，它们各有拥趸。而阿里巴巴的 DataX 一直被人诟病的是"只能支持单节点执行"——这其实是对它最大的误解。

从功能上看，DataX 确实是通过本地 JSON 配置文件驱动的单进程数据同步工具。这样的运行方式带来的问题是：如果面对的是一个拥有海量数据表需要同步的数据库，单机执行效率确实太低，如同愚公移山，意志坚定但能力有限，等待任务完成遥遥无期。

然而，根据 GitHub 上 DataX 框架的介绍，DataX 在阿里云内部各个重要业务部门承担了底层数据集成的核心工作。凭借阿里巴巴内部的数据规模，怎么会允许一个数据集成中间件由于执行效率低导致的低吞吐量来拖业务的后腿呢？

正确的答案是，DataX 在阿里巴巴内部做了二次开发，支持分布式任务调度，补足了数据吞吐量低的短板。但是，如果将整套数据同步方案完全开源，势必造成架构太重、代码过于冗余，用户使用 DataX 的落地过程周期太长。

为了平衡这对矛盾，阿里在 DataX 的架构设计中做了巧妙的权衡：将数据集成的核心功能与分布式调度进行了明确的边界设定，进行了接口隔离。我们在 GitHub 官网上看到的 DataX 开源部分，就是与数据集成同步核心功能高度内聚的部分。此外，开源部分还包含数据集成过程中的各项指标收集功能，例如数据字节传输率、记录传输率、执行出错统计、JVM 垃圾回收状态指标——这些指标对后期问题定位、数据同步优化都是非常重要的依据。

产品设计的哲学：少即是多

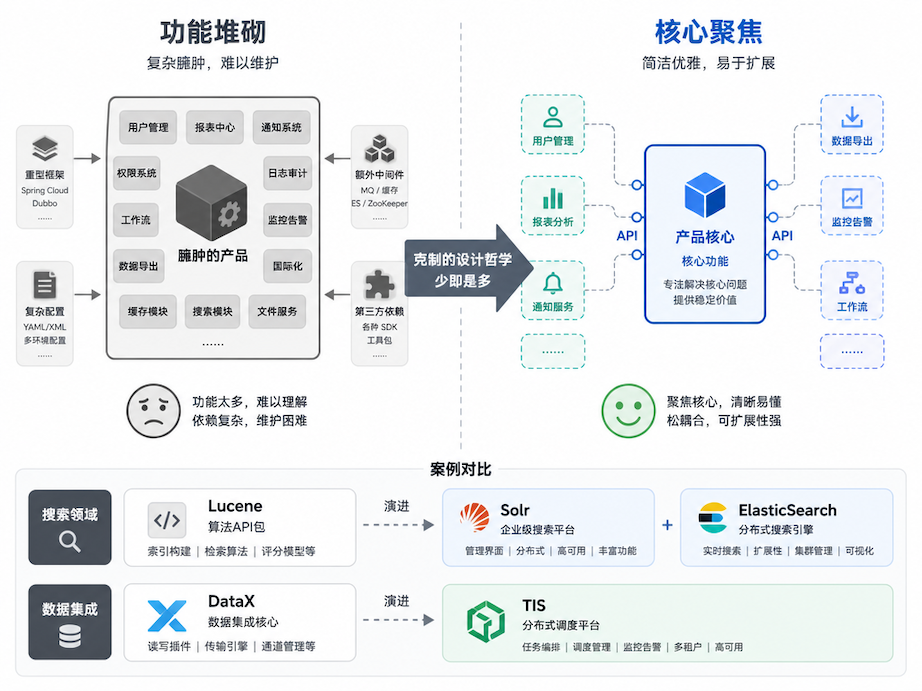

图：产品设计哲学 - 从功能堆砌到核心聚焦，克制的设计催生繁荣的生态

所以，在我们看来 DataX 的所谓"不足"，恰恰是 DataX 架构设计师有意而为之的。架构设计是一门平衡的艺术，很多时候开发者为了追求产品的所谓"功能强大"，往产品中塞入了各种锦上添花的功能，以为这样就能无往而不利。其实这往往起到了相反的效果。

就拿阿里巴巴开源 DataX 这个例子来说，如果在开源方案中集成了分布式任务调度的能力，那势必会要将阿里内部一些比较重的分布式调度中间件也耦合到 DataX 的开源版本中。此时，DataX 的使用者就被强行绑定了这套分布式任务调度框架——这有点像为了喝一口牛奶，硬是买了一头牛回家。

产品设计的哲学，少即是多。 产品设计师必须用一种克制的心态去设计产品。开源领域也有很多这样的成功案例：

Apache 基金会最成功的开源框架 Lucene，它专注于倒排索引的底层算法 API 包，提供了各种与搜索相关的索引与存储压缩算法库，例如：压缩模式/算法（LZ4、Deflate、Zstandard）、相关性排序算法（BM25）、从 4.0 版本开始被用来构建词典（Term Dictionary）的索引 FST（Finite State Transducer，有限状态转换器）——可以被理解成一个功能强大且极其节省空间的"超级 HashMap"。

类似这样的设计在 Lucene 中不胜枚举。Lucene 的开发者只将 Lucene 定位为一个 算法 API 包，所有与企业化应用相关的分布式冗余、查询、索引构建、状态展示一概没有纳入 Lucene，而是设置了非常优良的接口边界，另起炉灶创建了一个名为 Solr 的开源项目，基于 Lucene 的 API 构建了一套企业分布式搜索引擎中台产品。

正因有了 Lucene 开源框架，才有了后来者——商业化搜索引擎产品 ElasticSearch，它将企业化搜索引擎产品带到了另外一个高峰，纳斯达克市值一度冲到 150 亿美元，在 AI 大模型时代承担了语义化 Embedding RAG 中流砥柱的作用。这一切都源自于 Lucene 产品设计上的克制，无形中促进了生态链上的公司蓬勃发展。

TIS 之于 DataX，就像 ElasticSearch 之于 Lucene 一样——都是站在巨人的肩膀上，在另外一个维度赋予新的特性和功能，实现 1+1 大于 2 的效果。

---

TIS 调度框架的演进之路

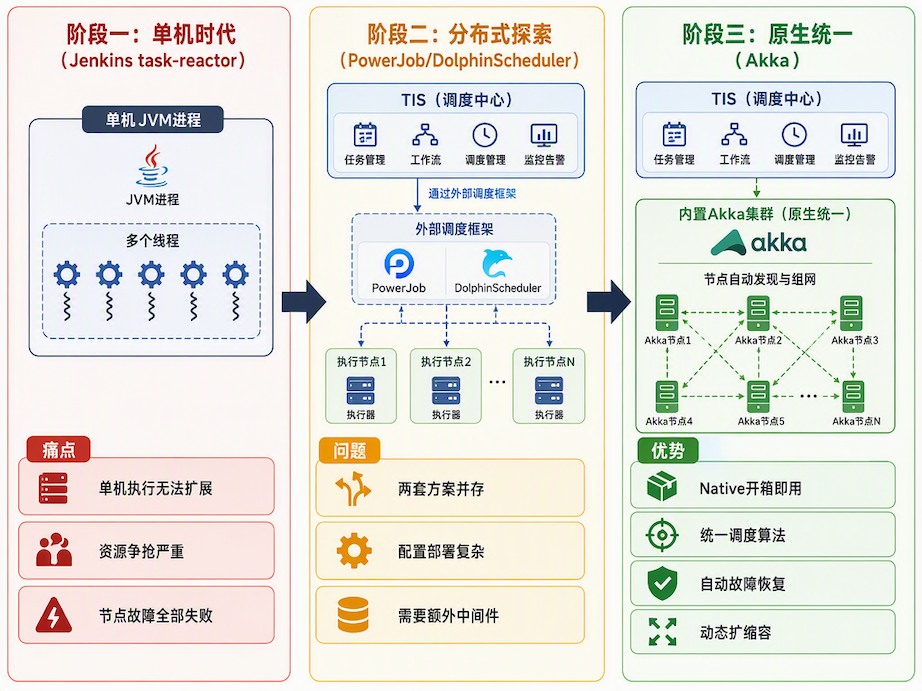

图：TIS调度框架演进三阶段 - 从单机到分布式的架构升级历程

第一阶段：单机时代（Jenkins task-reactor）

TIS 最初采用 Jenkins 的 task-reactor 库实现单机版 DataX 任务调度。所有任务在单个 JVM 进程内以线程方式执行，通过 Reactor 模型管理任务之间的依赖关系和执行顺序。

问题：

• 单机执行，无法横向扩展
• 大量任务并发时，内存和 CPU 资源争抢严重
• 节点故障意味着所有任务失败

第二阶段：分布式探索（PowerJob / DolphinScheduler）

为了让 DataX 在 TIS 中适应不同场景，TIS 尝试了多种分布式调度框架：

• PowerJob：实现大批量同步任务的分布式调度
• Apache DolphinScheduler：整合开源工作流调度框架

但这种方式带来了新的问题：

1. 两套方式并存：单节点调度（Jenkins task-reactor）和分布式调度（DolphinScheduler 或 PowerJob）两套方案同时维护，开发维护成本高
2. 配置部署复杂：开启分布式任务需要大量关于 PowerJob 或 DolphinScheduler 的配置和部署过程，对 TIS 用户有一定门槛，且不容易维护

第三阶段：原生统一架构（Akka）

TIS 需要实现 单节点和分布式调度利用同一套调度算法，且以 Native 一站式开箱即用 的方式内置在 TIS 中。因此在 TIS 5.1.0 中，利用 Akka 来解决以上两个问题变得水到渠成。

什么是 Akka？

Akka 是一个基于 Actor 模型的分布式计算框架，由 Lightbend 公司开发，最初使用 Scala 编写，同时提供 Java API。它天然就是为解决分布式环境中的各种问题而生的，并且实现得非常优雅。

核心特性：

• Actor 模型：轻量级并发单元，通过消息传递通信，避免共享状态和锁
• 位置透明：本地和远程 Actor 使用相同的 API，屏蔽分布式复杂性
• 容错机制：监督策略（Supervision）自动处理故障和恢复
• 集群支持：内置集群管理、成员发现、分片（Sharding）等企业级特性
• 高性能：单机可支持数百万 Actor，消息传递延迟在微秒级

Akka 在大数据领域的应用：Akka 在大数据和分布式计算领域有着广泛的应用。最典型的案例是 Apache Flink——在 Flink 1.14 之前的版本中，JobManager 和 TaskManager 之间的 RPC 通信完全依赖 Akka 实现。Flink 通过 Akka 的 Actor 模型和集群能力，实现了任务调度、状态同步、心跳检测等核心功能。

然而，从 Flink 1.15 开始，社区将 Akka 替换为自研的 RPC 框架。这次替换的主要原因是 Akka 的 License 变更——Lightbend 将 Akka 2.6+ 的许可证从 Apache 2.0 改为 BSL（Business Source License），这对商业化产品和云服务提供商带来了法律风险。尽管如此，Akka 本身的技术价值和架构设计依然被业界认可，替换的原因是许可证而非技术问题。

TIS 选择 Akka 的原因：

• 成熟稳定：经过多年生产验证，Flink 等大型项目都曾长期使用
• 开箱即用：无需额外的分布式协调中间件（如 ZooKeeper）
• 开发效率高：借助 AI 辅助编程，可以规避掉大部分常见陷阱
• License 友好：TIS 使用的是 Akka 2.5 版本（Apache 2.0 License），不受 BSL 限制

Akka 开发有一定难度——在古法编程时代不敢轻易尝试，稍不注意就会引入不可预测的问题，而且分布式环境中排查问题比单节点环境更加困难。

而现在不一样了，借助 AI 辅助编程（Vibe Coding），可以轻松实现原本复杂的技术方案。只需要明确最终的结果，AI 辅助编程可以在其中规避掉大部分错误，让开发者在复杂分布式技术栈上的试错成本大幅降低。

---

核心架构设计

整体架构图

图：TIS 5.1 整体架构 - 展示从 DAG 算法层到 Akka 执行层再到持久化层的三层架构

三层架构设计

TIS 5.1 采用经典的三层架构，职责清晰，层次分明：

1. DAG 算法层

基于 PowerJob 开源项目的核心算法类，负责工作流的拓扑计算和验证：

• PEWorkflowDAG：可序列化的 DAG 数据模型（点线表示法）
• WorkflowDAG：运行时引用模型（引用表示法）
• WorkflowDAGUtils：核心算法工具类
  • 环检测算法（防止死锁）
  • 就绪节点计算（拓扑排序）
  • 依赖关系分析

2. Akka 执行层

基于 Akka Actor 模型实现的分布式任务执行引擎，充分利用了 Akka 的以下核心特性：

Akka Cluster Sharding（集群分片） WorkflowInstanceActor 通过 Cluster Sharding 实现分布式部署。每个工作流实例（workflowInstanceId）对应一个 Actor，Akka 基于 workflowInstanceId 自动路由消息到正确的 Actor 实例。当节点宕机时，Actor 会在其他节点自动重启，实现故障恢复。

// 创建 WorkflowInstance 的 Sharding Region
workflowInstanceRegion = sharding.start(
    "WorkflowInstance",
    WorkflowInstanceActor.props(nodeDispatcherActor, workflowBuildHistoryDAO),
    ClusterShardingSettings.create(actorSystem),
    new WorkflowInstanceMessageExtractor()
);

ClusterRouterPool（集群路由池） TaskWorker 通过 ClusterRouterPool 实现集群级别的负载均衡，支持轮询（RoundRobin）分发策略。新节点加入集群后，ClusterRouterPool 自动将其纳入路由，无需重启服务。

ActorRef router = getContext().actorOf(
    new ClusterRouterPool(
        new RoundRobinPool(10),
        new ClusterRouterPoolSettings(100, 10, true, Sets.newHashSet())
    ).props(TaskWorkerActor.props()),
    "task-worker-cluster-pool"
);

getSender() 机制（直接回复，消除循环依赖） 这是 Akka 架构中最巧妙的设计之一。TaskWorkerActor 通过 getSender() 直接回复 WorkflowInstanceActor，避免了消息多层转发，既降低了延迟，又消除了架构中原本存在的循环依赖：

传统设计：WorkflowInstanceActor → NodeDispatcherActor → TaskWorkerActor
                                                      ↓ (需要 WorkflowInstanceRegion)
                                                     循环依赖！

优化设计：WorkflowInstanceActor → NodeDispatcherActor → TaskWorkerActor
                                                      ↓ (getSender() 直接回复)
                                                     回到 WorkflowInstanceActor
                                                     无循环依赖！

Actor 状态机（Stash / Become） TaskWorkerActor 利用 Akka 的 Stash 和 Become 机制实现任务执行期间的状态管理。当 Worker 正在执行任务时，通过 getContext().become(busy(replyTo)) 切换到"忙碌"状态，新的任务消息会被 stash() 暂存；当前任务完成后，通过 unstashAll() 自动重放暂存的消息，同时 unbecome() 回到空闲状态。

Actor 生命周期管理和 ReceiveTimeout WorkflowInstanceActor 通过 getContext().setReceiveTimeout() 设置空闲超时，如果长时间没有收到消息（如工作流已完成但 Actor 未被销毁），Akka 会自动发送 ReceiveTimeout 消息，Actor 收到后优雅地停止自己，释放内存资源。

Kryo 序列化 Actor 消息（如 TaskExecutionMessage、NodeCompleted）通过 Kryo 高性能序列化框架进行编解码，显著降低网络传输的开销。

Actor 体系结构

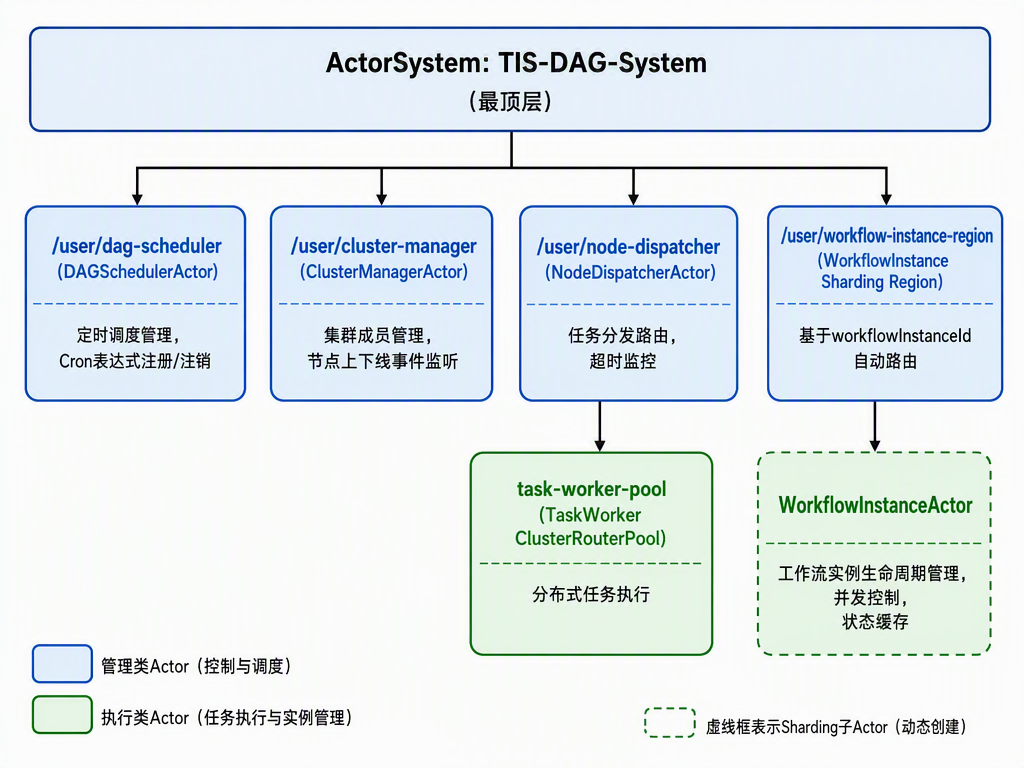

图：Actor层次结构树 - TIS-DAG-System下的四大核心Actor及其职责分工

ActorSystem: TIS-DAG-System
│
├─ /user/dag-scheduler (DAGSchedulerActor)
│   └─ 职责: 定时调度管理，Cron 表达式注册/注销
│
├─ /user/cluster-manager (ClusterManagerActor)
│   └─ 职责: 集群成员管理，节点上下线事件监听
│
├─ /user/node-dispatcher (NodeDispatcherActor)
│   └─ 职责: 任务分发路由，超时监控
│   └─ children: task-worker-pool (TaskWorker ClusterRouterPool)
│       └─ 职责: 分布式任务执行
│
└─ /user/workflow-instance-region (WorkflowInstance Sharding Region)
    └─ 职责: 基于 workflowInstanceId 自动路由到对应 Actor
    └─ children: WorkflowInstanceActor (动态创建)
        └─ 职责: 工作流实例生命周期管理，并发控制，状态缓存

3. 持久化层

基于 MySQL 实现的状态持久化：

• workflow：工作流定义表（存储 DAG 拓扑结构）
• workflow_build_history：工作流实例表（运行时状态）
• dag_node_execution：节点执行详情表（任务级别跟踪）

消息传递拓扑

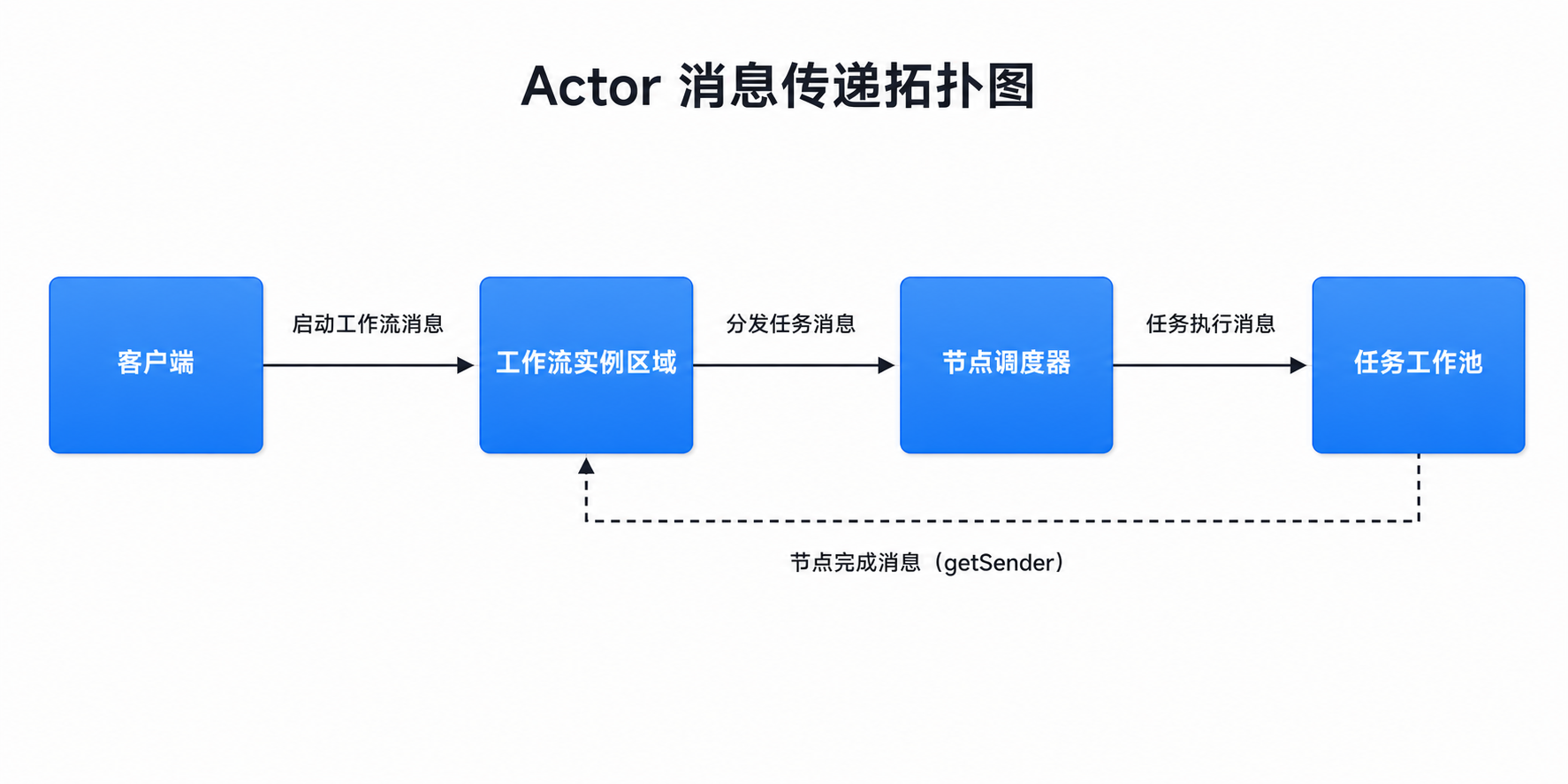

图：Actor 消息传递拓扑 - 展示各个 Actor 之间的消息流转关系

核心消息流：

Client/API
  → WorkflowInstance Sharding Region (StartWorkflow)
    → WorkflowInstanceActor (创建/路由)
      → NodeDispatcherActor (DispatchTask)
        → TaskWorker ClusterRouterPool (TaskExecutionMessage, 保持原始 sender)
          → TaskWorkerActor (执行任务)
            → WorkflowInstanceActor (NodeCompleted, 通过 getSender() 直接回复)
              → 计算就绪节点，继续分发...

---

核心特性解析

1. 统一的集群架构：从单节点到多节点的无缝扩展

TIS 5.1 最大的架构亮点是统一的集群架构设计。第一个节点启动时，无需任何特殊配置，自动形成单节点集群。当需要扩展时，只需在新机器上启动节点并指向第一个节点即可。

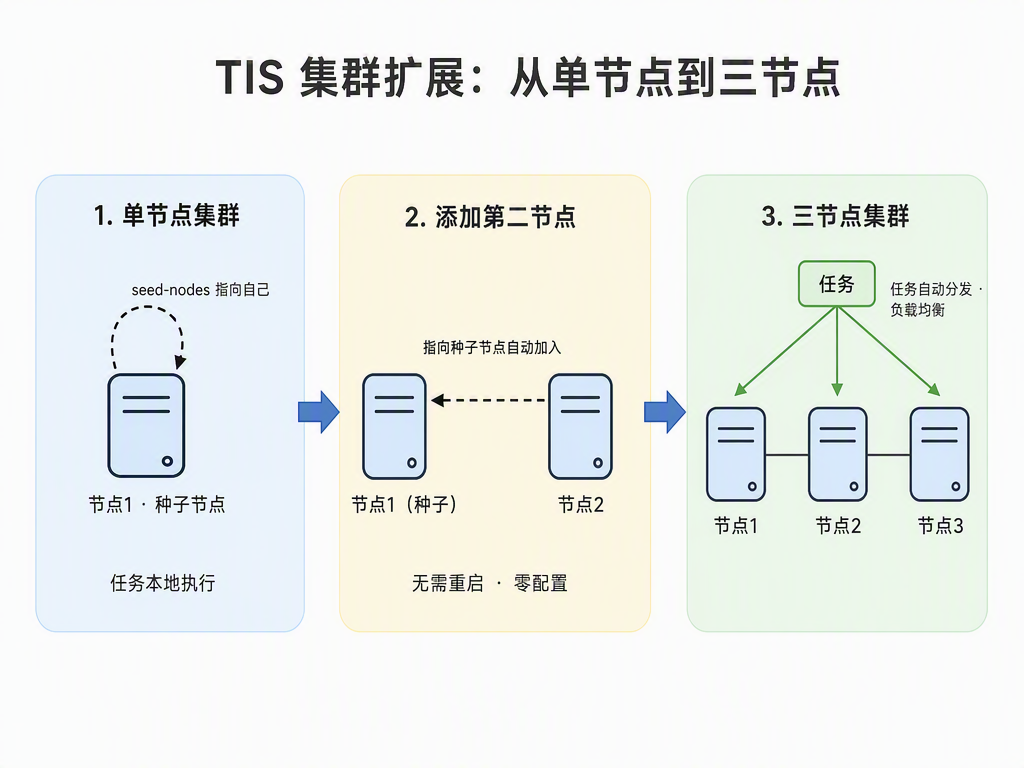

图：集群扩展演进 - 从单节点到 3 节点集群的无缝扩展过程

# 第一个节点启动（默认即集群）
java -jar tis-web-start.jar

# 新节点加入集群
java -DAKKA_HOST=192.168.1.11 \
     -DAKKA_PORT=2551 \
     -DAKKA_SEED_NODES="akka://TIS-DAG-Cluster@192.168.1.10:2551" \
     -jar tis-web-start.jar

关键优势：第一个节点无需重启、无需修改配置，新节点自动加入集群，任务自动分发到新节点，支持运行时动态扩缩容。

2. 智能的任务分发与负载均衡

并发控制机制

工作流实例内部实现了智能的并发控制，避免 DAG 中大量表同时开始抽取对源库造成巨大压力：

等待队列 → 运行任务集合（最多 5 个）→ 完成
              ↑                        ↓
              └────── 任务完成后自动填补 ──┘

并发上限（maxConcurrentTasks）由「任务触发参数」中的管道任务并发数控制。

ClusterRouterPool 负载均衡

TaskWorker 通过 ClusterRouterPool 实现集群级别的负载均衡：

• 本地池大小：每个节点 10 个 Worker 实例（可配置）
• 集群总大小：最多 100 个 Worker 实例（可配置）
• 路由策略：轮询（RoundRobin）
• 动态发现：新节点加入后自动纳入路由

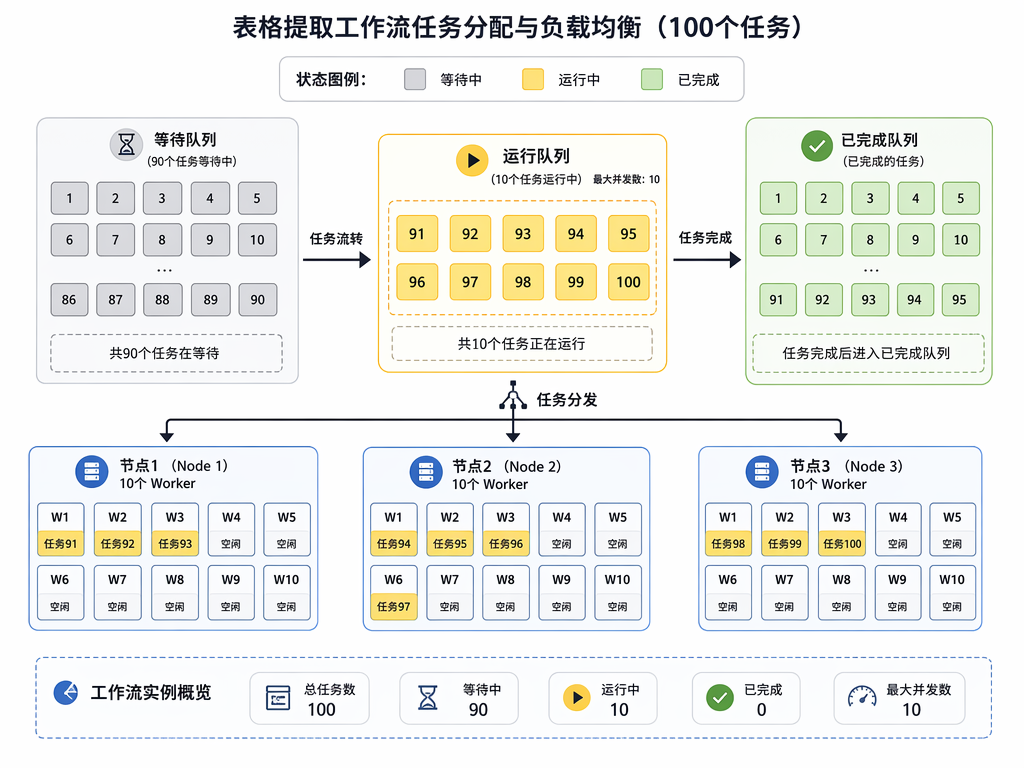

图：任务分发与负载均衡 - 100 个表抽取任务通过并发控制和负载均衡分发到多节点执行

3. 状态缓存优化：消除重复查询

传统架构中，每次处理消息都要从数据库加载状态，重复加载 DAG 定义和计算，大量数据库查询成为性能瓶颈。

Akka 架构中，WorkflowInstance Actor 是有状态实例：

• 每个工作流实例只需 2-3 次数据库查询
• DAG 定义和运行时状态缓存在内存中
• 不同工作流实例完全并行，无锁竞争
• 同一工作流内串行处理，天然避免并发问题

性能提升：在 100 个节点的工作流中，数据库查询次数从数千次降低到 2-3 次。

4. 强大的容错与故障恢复

故障检测机制

ClusterManager Actor 通过 Akka Cluster 订阅集群事件：

• MemberUp：节点上线，触发任务重新平衡
• MemberRemoved：节点下线，触发任务恢复
• UnreachableMember：节点不可达，启动故障检测

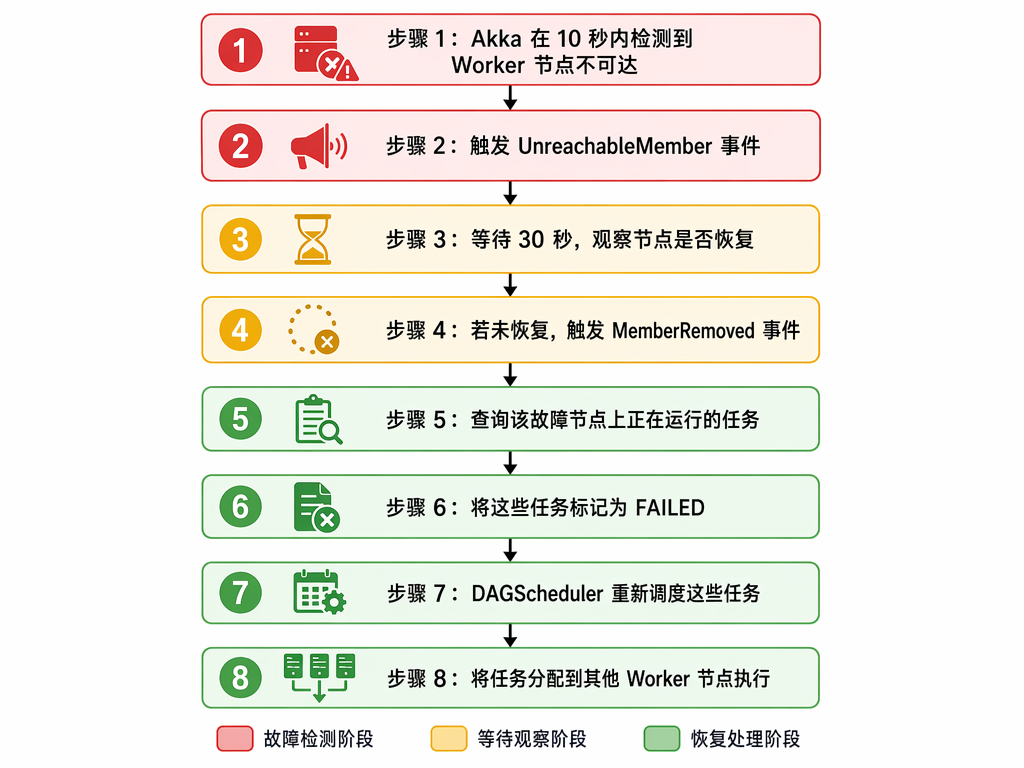

图：故障自动恢复流程 - Worker 节点宕机后 8 步自动恢复过程

5. 灵活的流程控制

• 多根节点支持：允许多个独立任务链并行执行
• 节点禁用：支持动态禁用某些节点
• 失败跳过：节点失败时可选择跳过继续执行
• 条件分支：未来可扩展支持条件判断节点

就绪节点算法：基于拓扑排序，计算所有前置依赖已完成的节点，自动跳过禁用节点，支持失败节点的跳过策略，递归处理依赖链。

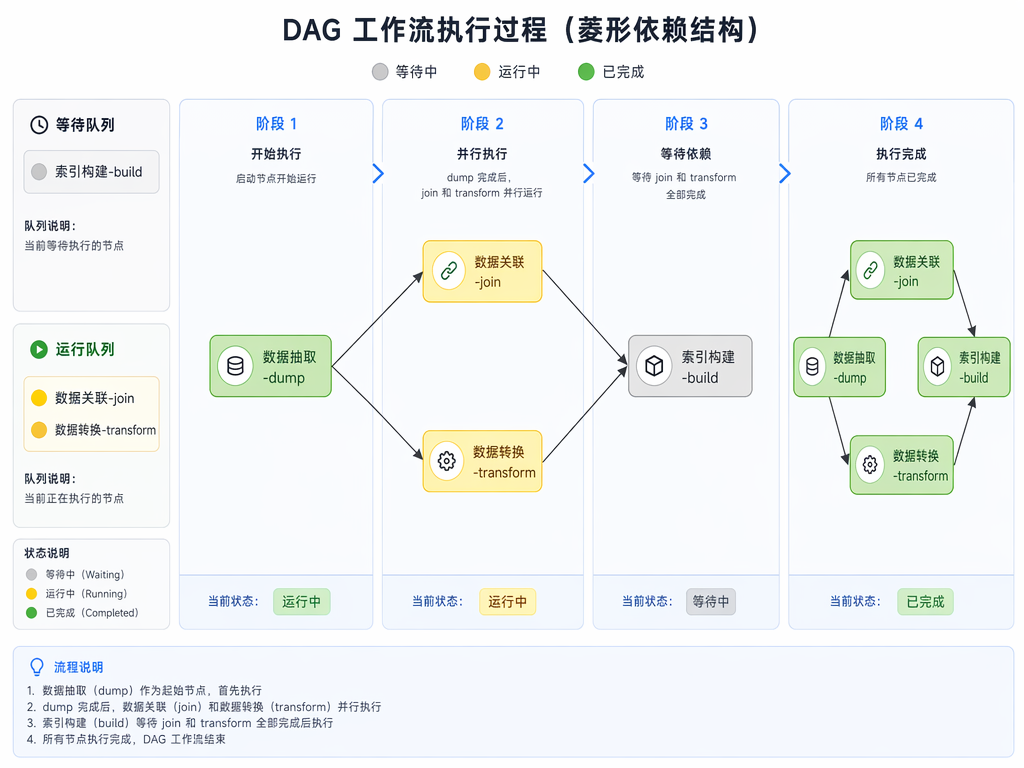

图：DAG 执行流程 - 菱形结构工作流按依赖关系分批执行

---

任务执行参数配置

上述并发控制、负载均衡、超时监控等核心特性，均由 TIS 控制台中的「任务触发参数」配置驱动。该配置对应插件 LocalDataXJobSubmitParams（父类 DataXJobSubmitParams），为单实例配置——全系统仅允许保存一个配置实例，Akka 运行期各组件在初始化和任务分发时读取该配置生效。

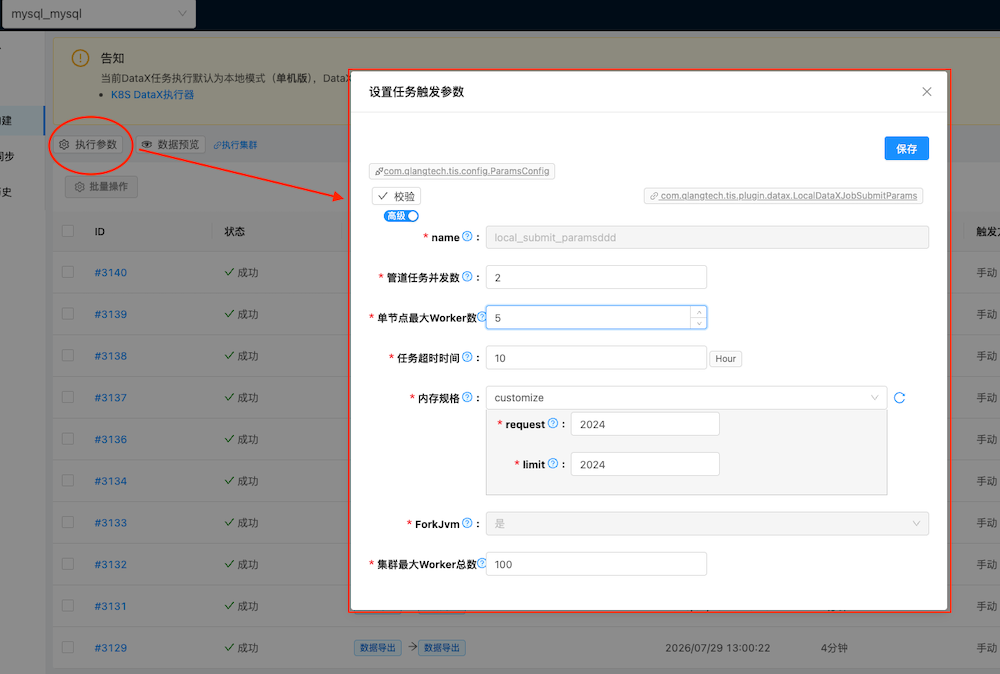

图：任务触发参数配置 - 控制 Akka 运行期的并发度、Worker 容量、超时与内存规格（图中数值仅为示例）

参数总览

参数	字段名	默认值	校验规则	作用范围
名称	name	local_submit_params	必填、标识唯一	配置实例标识
管道任务并发数	pipelineParallelism	1	不小于 1	单个工作流实例
单节点最大Worker数	maxInstancesPerNode	5	5 至 10	Akka 集群单个节点
任务超时时间	taskExpireHours	10 小时	1 至 24 小时	单个 DataX 表任务
内存规格	memorySpec	1024MB	必填	每个 fork 的 DataX 进程
ForkJvm	forkJvm	是	只读	子任务执行方式
集群最大Worker总数	maxTotalNrOfInstances	100	不小于单节点值	整个 Akka 集群

三层限流模型

上述参数在运行时形成三层递进的并发限流：

1. 工作流级：pipelineParallelism 限制单个 DAG 实例内的并发任务数
2. 节点级：maxInstancesPerNode 限制每个集群节点的 Worker 容量
3. 集群级：maxTotalNrOfInstances 限制集群 Worker 总量

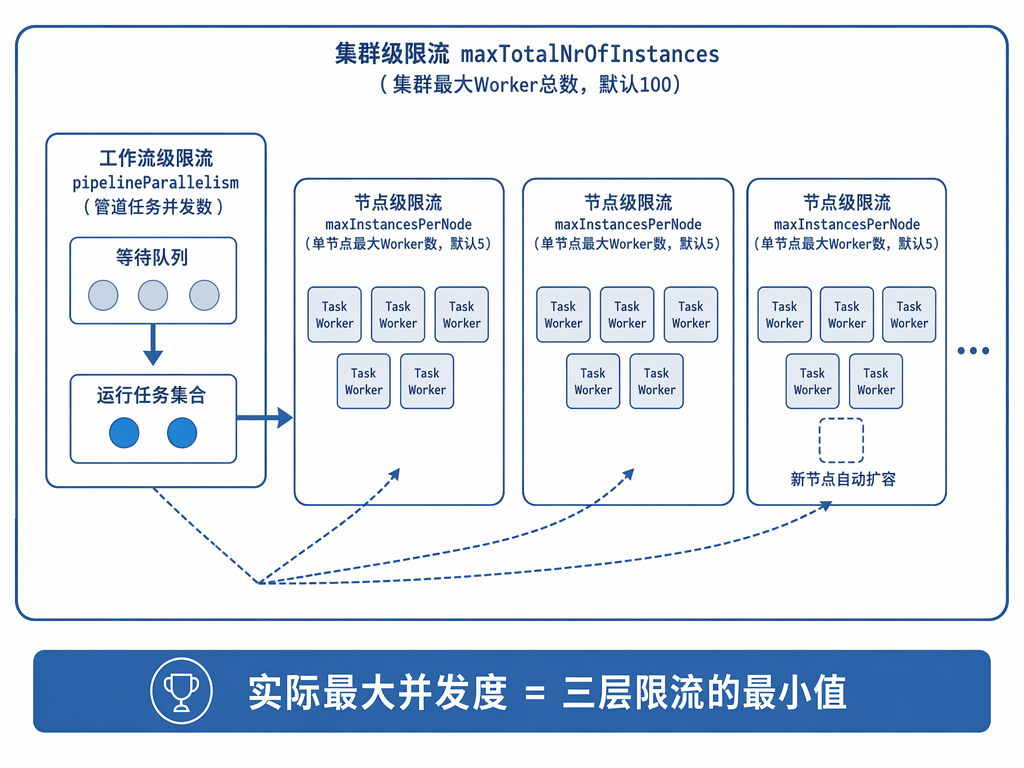

图：三层并发限流模型 - 任务从工作流的等待队列进入运行集合，再分发到各节点的 TaskWorker

---

定时任务触发配置

TIS 支持为数据管道配置基于 Cron 表达式的定时触发器。该配置对应插件 BatchJobCrontab，属于管道级配置——每个数据管道最多定义一个定时触发器，配置随管道保存；保存后控制台会实时将调度注册到 Assemble 节点的 DAGSchedulerActor，无需重启服务即可生效。

图：定时触发器配置 - 为单个数据管道设置 Cron 表达式与启用开关（图中数值仅为示例）

调度语义

• 基于 Akka scheduleOnce + cron-utils 实现，而非 Quartz
• 每个数据管道只能有一个定时触发器，重复保存即更新
• 重叠即跳过、不补跑策略：触发时若该管道已有 RUNNING 实例，本次触发直接跳过

---

Akka + DataX 融合方案的优势

架构融合点

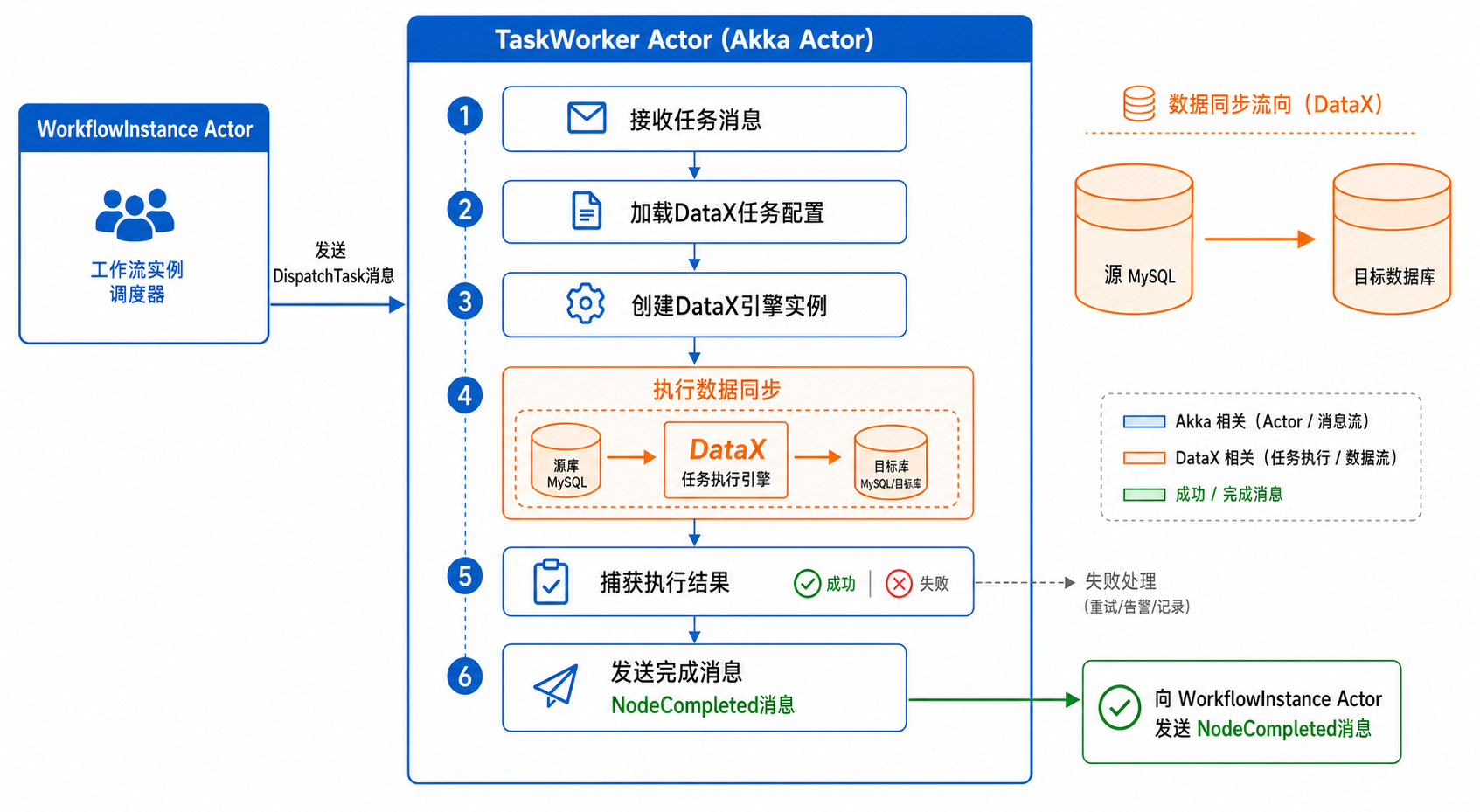

图：Akka 与 DataX 融合 - TaskWorker Actor 包装 DataX Job 的完整执行流程

相比原生 DataX 的增强

维度	原生 DataX	TIS + Akka + DataX
分布式执行	❌ 不支持	✅ 支持集群部署
任务调度	❌ 手动触发	✅ 定时调度 + 工作流编排
负载均衡	❌ 无	✅ 自动负载均衡
容错能力	❌ 节点故障任务失败	✅ 自动故障恢复
可视化监控	❌ 命令行日志	✅ Web 实时监控
动态扩容	❌ 不支持	✅ 运行时动态扩容
并发控制	⚠️ 需手动控制	✅ 智能并发控制

保留 DataX 的优势

TIS 5.1 完全保留了 DataX 的核心能力：

• ✅ 丰富的插件生态：支持 60+ 种数据源
• ✅ 高性能传输引擎：经过阿里巴巴生产验证
• ✅ 灵活的数据转换：支持字段映射、类型转换
• ✅ 完善的错误处理：脏数据处理、限流控制

---

实际应用场景

场景 1：大规模表同步

需求：每天凌晨同步 MySQL 中的 200 张业务表到数据仓库

TIS 5.1 方案：

1. 定义包含 200 个 DataX 任务的 DAG 工作流
2. 设置并发控制为 10（避免对源库压力过大）
3. 配置 3 个 Worker 节点
4. 通过定时任务触发配置设置 Cron 调度：0 0 2 * * ?（每天凌晨 2 点）

效果：任务自动分发到 3 个节点的 30 个 Worker，每次并发 10 个表同步，队列平滑执行，单节点故障自动恢复。

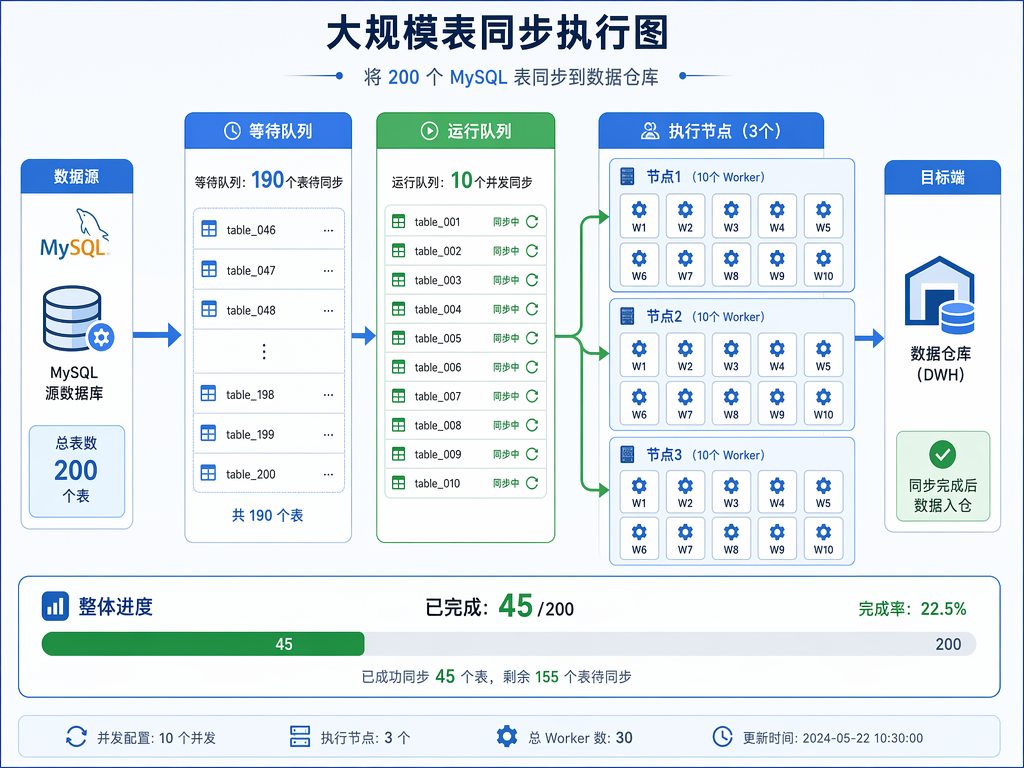

图：大规模表同步 - 200 个表通过等待队列、并发运行队列在 3 节点上平滑执行

场景 2：实时扩容应对高峰

需求：双十一期间数据同步任务激增，需要临时扩容

TIS 5.1 方案：准备 2 台新服务器，启动 TIS 节点指向现有集群，新节点自动加入：

export AKKA_SEED_NODES="akka://TIS-DAG-Cluster@master-node:2551"
java -jar tis-web-start.jar

效果：0 停机扩容，5 节点集群吞吐量提升到原来的 2.5 倍，高峰过后可以下线节点自动缩容。

场景 3：跨机房容灾

需求：跨机房部署，保证单机房故障不影响服务

TIS 5.1 方案：机房 A 部署 3 个节点，机房 B 部署 2 个节点，配置 Split Brain Resolver（保留多数派策略）。单节点故障时任务自动迁移，单机房故障时保留多数派机房继续服务。

---

总结

TIS 5.1 基于 Akka + DataX 的批量数据同步架构，在以下方面实现了重大突破：

核心价值

1. 真正的分布式能力

   • 原生 DataX 的分布式短板被完全弥补
   • 线性扩展能力：增加节点直接提升吞吐率

2. 卓越的稳定性

   • Actor 模型天然隔离故障
   • 自动故障恢复机制
   • 节点下线不影响服务

3. 极致的易用性

   • 统一集群架构：单节点到多节点无缝扩展
   • 零配置扩容：启动新节点即可加入集群
   • 完善的 Web 管理界面

4. 生产级的可运维性

   • 实时监控面板
   • 完善的指标和告警
   • 强大的故障诊断能力

架构哲学

TIS 5.1 的架构升级，标志着 TIS 在批量数据同步领域迈入了分布式、高可用的新阶段。这次升级的核心思路是：站在 DataX 这个巨人的肩膀上，在另一个维度赋予它新的特性和功能。

就像 ElasticSearch 基于 Lucene 的 API 构建了企业级搜索引擎，却不必将 Lucene 的底层算法全部重写一样——TIS 基于 Akka 为 DataX 提供了分布式调度能力，却不必修改 DataX 核心引擎的一行代码。这便是"少即是多"的产品设计哲学最好的体现。

适用场景

• ✅ 中小规模的批量数据同步（10-1000 张表）
• ✅ 需要工作流编排的复杂同步任务
• ✅ 对稳定性和容错能力要求高的场景
• ✅ 希望简化部署和运维的团队
• ✅ 批流一体的统一数据集成平台
